第一章  综述

1 功能介绍

监狱、看守所是国家的刑罚执行机关,是国家机器的重要组成部分,担负着关押、教育、改造犯罪分子的神圣使命。安全稳定是监狱工作的第一任务,监狱、看守所的安全,关系到社会的安全,国家的安全,因此,监狱、看守所安全管理是监狱管理工作的重中之重。

监狱的安全管理的任务主要包括防止犯人越狱脱逃、打架 斗殴、自伤自残、骚乱、暴乱、哄闹监狱、胁持伤害管教干部和工作人员、信息泄漏、外人非法进入、违禁物品持有和带入带出以及发生这些事件之后的处理、历史资料的保存备案等。因此安全管理工作内容繁杂、责任重大。坚持走科技强警之路,向科技要警力,向科技要安全,向科技要效率,已经成为监狱安全管理工作的发展方向。

监狱综合安防系统对监狱关押区内安防的所有的包括视频监控、狱内对讲、监听、电教广播、周界电网监控及红外报警、应急报警、监区门禁控制、会见管理等安全防范技术系统和设备通过本平台软件进行集中管理和监控,通过与监狱业务系统的、狱内有无线通信指挥调度系统的有机结合,拓展各安防技术子系统的应用范围,增强监狱安防防控能力,提高监狱安全管理水平。 是建设高度现代化、文明化和数字化监狱的要求。

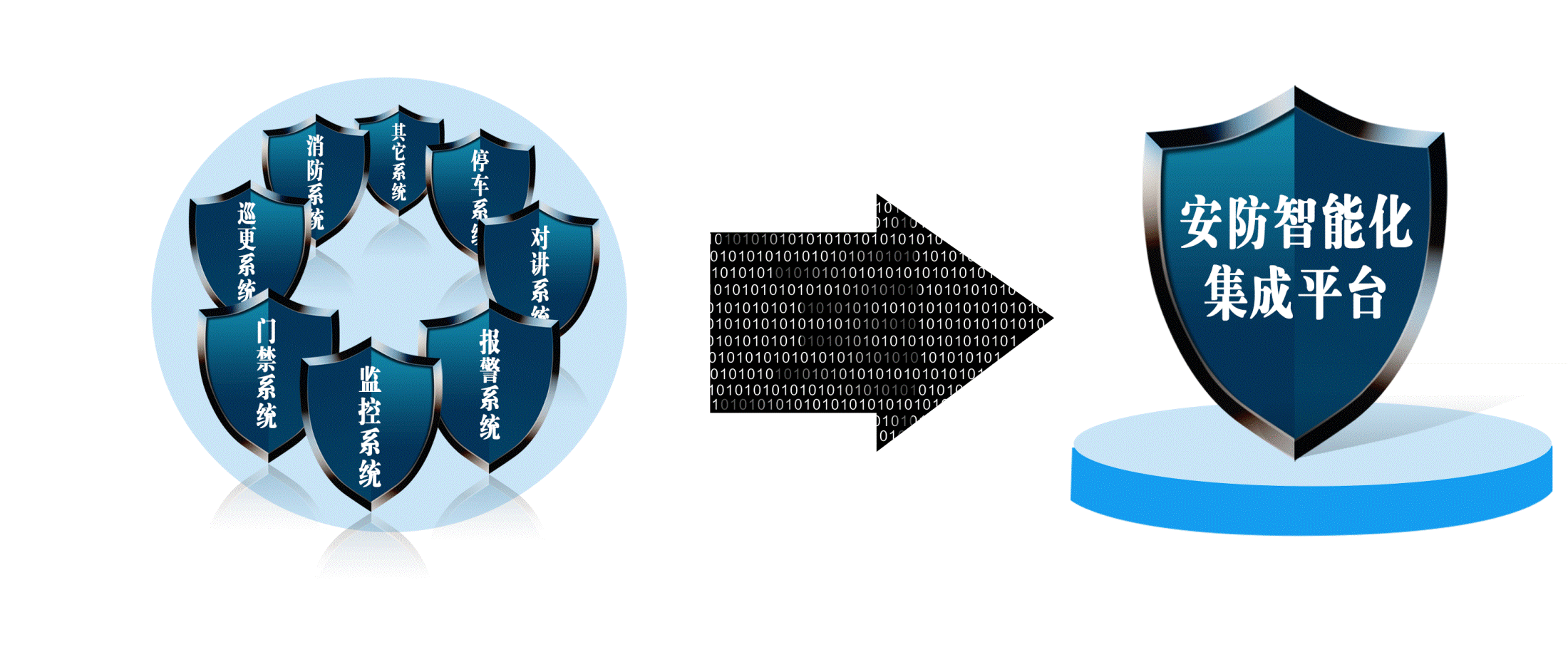

安防智能化集成平台能实现对视频、门禁、报警、对讲、巡更等多个子系统集中控制,统一调度使用,实现各个子系统之间的联动操作及管理。高度智能化的综合安防管理平台应具有适应于各种不同需求的网络架构、高度的可靠性、良好的人机交互界面、易于管理及维护、学习简单及操作方便等特点。

    安防智能化集成平台可根据实际需求任意扩充选择报警、巡更、门禁、监控、停车场、对讲、广播等功能模块进行集中管理,并可以通过软件实现各个系统之间的联动、协调工作。从而大大减少了硬件设备和工程的数量,提高整个系统的自动化程度和保安管理中心的工作效率,完美地将这些系统之间的功能通过安保集成系统,来体现发生事件时如何做自动化处理及相应流程。

安防智能化集成平台可以广泛应用在电力、电信、智能大厦、工厂、学校、体育馆、博物馆、展览馆、智能住宅小区、监狱、仓库等对安防要求较高的项目中。

2 功能特点

l  友好和人性化的操作界面。支持皮肤,所有的图片和状态图标都可以修改,数据浏览跟随状态颜色。

l  可自定义状态显示效果。

l  报警系统通过布撤防计划,实现了智能化检测未及时布防和提早撤防,更高效的管理模式。

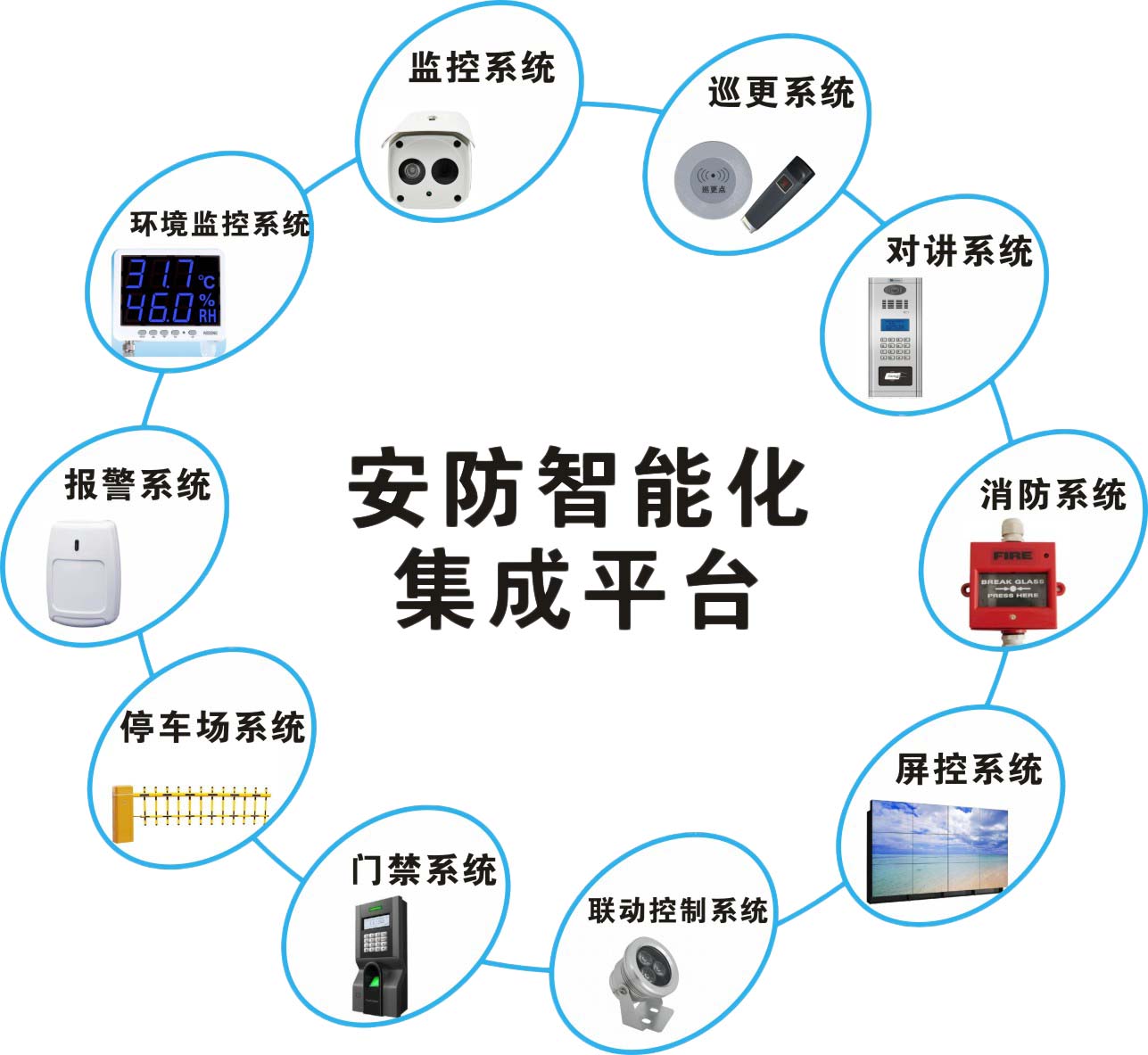

l  包含丰富的子系统,并可进一步增加新的子系统,具备优秀的扩展性。

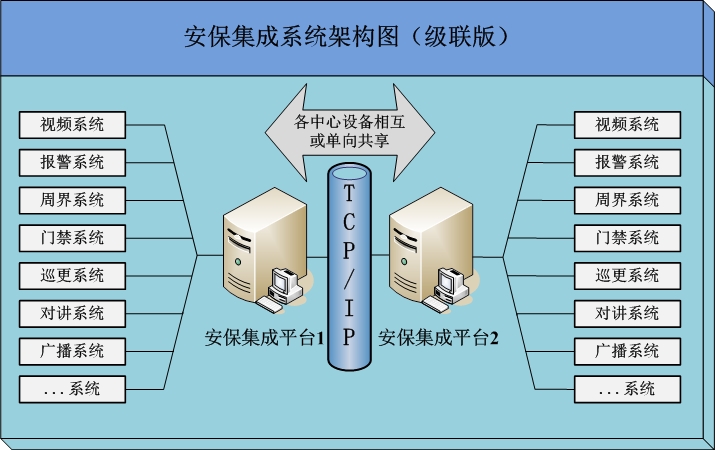

l  强大的平台级联机制,平台实现所有设备的网络化,可以实现设备在平台间的向上和向下不限级共享。实现一地接入,任何地点访问。并提供安全的共享访问机制。满足多级平台集成的高度需求。特别适合变电站、监狱、政府部门及集团公司等多级管理使用。

l  多级电子地图和数据板,更人性化的呈现数据点。丰富、灵活的地图管理功能,可在地图和数据板上直接控制数据点及其关联系统。可将第三方系统的数据点放到平台地图上管理,解决第三方系统没有电子地图及地图功能不灵活等情况。

l  灵活的事件自动处理机制,除了有统一的自动处理配置外,还可对任意触发点配置自动处理方案。

l  强大的事件预案管理机制,为事件处理提供科学、高效、规范的指导。

l  开放而完善的集成接口,以便将平台功能开放给第三方,除数据外,还可进行所有的控制,并具有安全的身份验证和权限绑定。

l  多语言版。只要把字典文件进行相应的翻译,可以进行任何语言的本地化版本。

l  支持使用MSSQL等大型外部数据库,满足海量存储及增强系统数据库稳定性。

l  网络版坐席带软件更新工具,软件升级,可只重装服务器软件,坐席将自动更新软件。

l  支持TTS,使事件声音提示除传统的声音文件外,还可使用TTS将文本自动生成声音提示,提供更丰富、灵活的声音提示,使工作更有效率。

l  计算机监视模块,监视整个系统中所有计算机的运行状况,并同步平台系统时间到所有监视的计算机,检查所有监视计算机的时间是否跟平台同步,保证整个系统的时间一致。

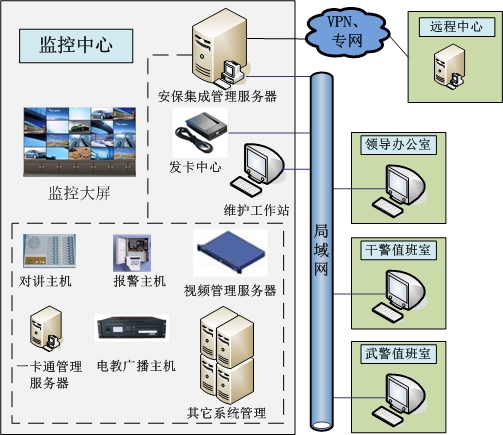

3  系统拓扑


4 集成子系统

l  视频监控系统:整个视频监控系统建设采用全数字化系统,采用以网络数字信号为主,通过前端设备层交换机对前端设备进行集中,通过前端设备层层交换机将所有前端设备汇入中心设备层交换机,同时与中心设备层控制平台进行连接,对监区实现无盲区覆盖。中心设备层设置视频管理、电视墙、流媒体等服务器进行管理。可控制管理视频前端枪机、半球、球机等设备在视频客户端或电视墙上切换查看;同时通过数据接口与集成管理平台连接,当报警、门禁、巡更、对讲等子系统发生报警事件时,通过预设的联动策略,可把事件发生点关联的多个摄像机视频切换到中心电视墙及干警、武警等工作站的视频客户端上显示,方便快速确认警情。

l  报警系统:周界系统可采用高压脉冲电子围栏或红外对射、高压电网等方式实现周界防护,防止有人非法翻越,接入围栏控制主机或报警主机,围栏控制主机或通过网络接入中心设备层报警管理系统;监狱内报警系统通过对重要位置设置红外、双鉴、紧急按钮等设备接入报警主机;同时通过数据接口与集成管理平台连接。

l  门禁系统:门禁系统是一卡通系统的重要组成部分,同时也是安全防范防范系统的一个核心子系统。在监区内各通道门设置门禁密码读卡器,通过门禁卡及密码授权方式限制及管理相关人员出入;特别在监区大门出入口设置AB门,以防止有人尾随或挟迫监狱管理人员逃脱。门控制器通过网络接入中心设备层的门禁管理服务器;门禁管理服务器通过发卡机对门禁卡进行授权;同时通过数据接口与集成管理平台连接。

l  监舍对讲系统:监舍对讲主要实现监房内异常情况可通过警急按钮对讲呼叫,中心可对各对讲分机对讲通话;监舍内设置防暴对讲分机,通过网络或总线方式接入中心设备层的对讲主机;同时通过数据接口与集成管理平台连接。一旦发生异常事件,可马上调用监舍内的摄像机图像到中心电视墙及视频客户端上显示。

l  巡更系统:巡更系统是一卡通系统的组成部分,通过实时的在线式巡更系统,在关键位置设置巡更刷卡点,预设好巡更路线及时间;巡更系统结构与门禁系统一致;通过数据接口与集成管理平台连接。可实现人员定期、不定期监区内巡逻,保护监区内安全,应对突发事件;当巡更事件发生时(正常、退到、未到等),可联动监控系统,中心及值班人员都可以实时确认巡更员位置、身份。

l  视频智能分析系统:人脸识别等视频智能分析是监控系统的高阶应用,通过人脸识别,可对监狱内各类人员进行高阶管理;限定各类人员的活动范围,一旦人员出现在非授权的监控区域内,可迅速告警。

l  其它系统:根据需要设置的LED屏控 、智能分析(人脸识别等)、告警联动、人员管理、微信推送、电教管理、会见管理系统、审讯系统(远程提讯)等系统,由中心管理层设备一体化管理。


第二章  设计说明

n  集成平台结构设计

    综合安防系统对安防的所有的包括视频监控、报警、门禁、对讲、巡更等安全防范技术系统和设备,通过本平台软件进行集中管理和监控,拓展各安防技术子系统的应用范围,增强安防防控能力,提高安全管理水平。

    系统达到如下具体功能:

?  对各设备子系统进行统一的监测、控制和管理:集成系统将分散的、相互独立的安防子系统,用相同的环境,相同的软件界面进行集中监视。管理员可以通过计算机进行监视;可以看到设备、巡更的布防状况等等。这种监控功能是方便的,可以以生动的图形方式和方便的人机界面展示你希望得到的各种信息。

?  实现跨子系统的联动,提高建筑的功能水平:智能化系统实现集成以后,原本各自独立的子系统在集成平台的角度来看,就如同一个系统一样,无论信息点和受控点是否在一个子系统内都可以建立联动关系。这种跨系统的控制流程,大大提高了自动化水平。这些事件的综合处理,在各自独立的智能化系统中是不可能实现的,而在集成系统中却可以按实际需要设置后得到实现,这就极大地提高了安保的集成管理水平。

?  提高工作效率,降低运行成本:集成系统的建立充分发挥了各智能化子系统的功能。以前为了达到同样功能,往往要增加许多硬件和设备,如在某子系统中增加输出点,接入其它子系统的输入点上,以达到统一监控和联动的目的,但由于硬件点数量的限制,往往不能达到很好的效果又增加了投资。现在集成系统用软件功能代替硬件设备,不仅节约,更增加了集成的信息量和系统功能。

?  集成系统采用C/S架构,可以使管理人员在一台或多台电脑上,以相同的界面操作、管理各个智能化子系统,而电脑可以放在建筑的任何地方,这样一来方便了管理,也可以减少管理人员的人数,提高了管理效率,同时降低了对管理者素质的要求,降低了人员培训的费用。

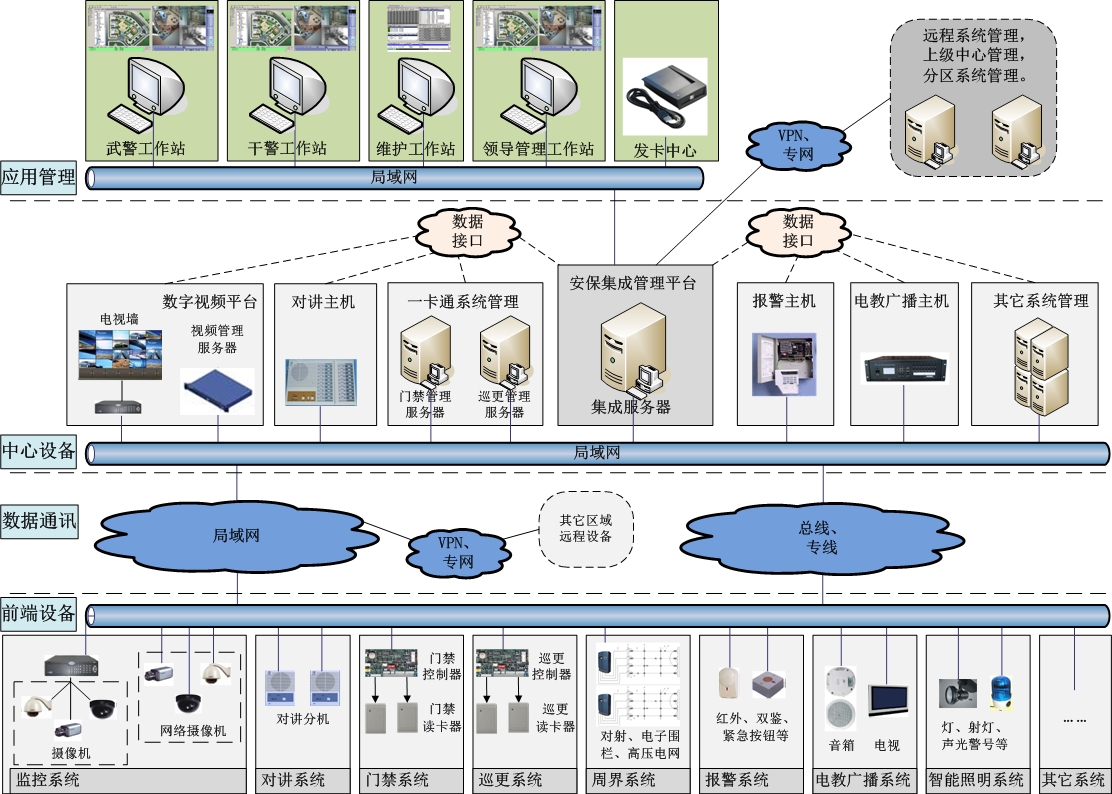

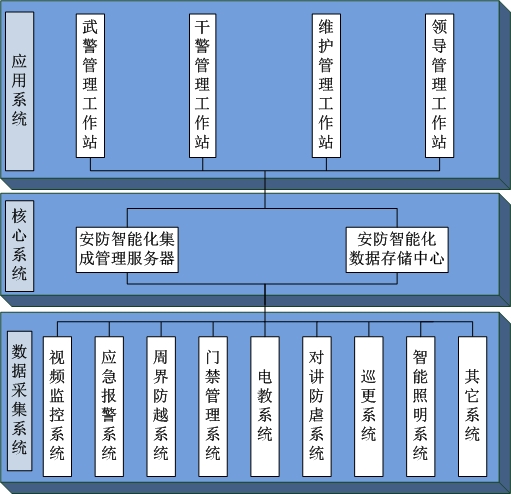

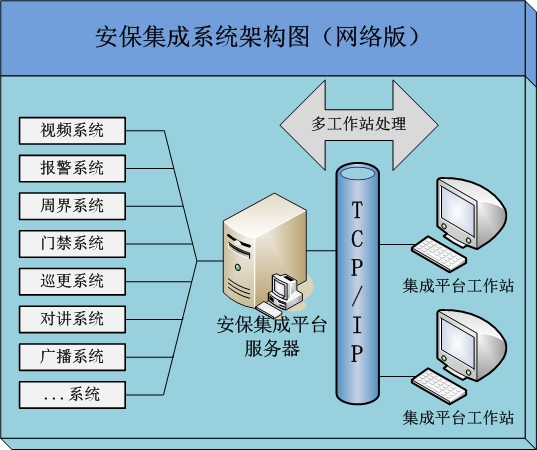

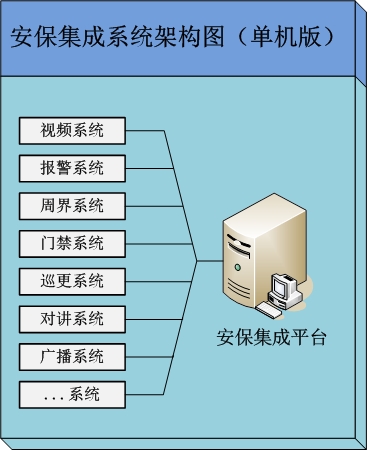

n  安保集成管理系统图:





第三章  集成系统结构说明

3.1         应用管理层

    应用管理层是整个安保系统的指挥管理中心,主要功能包括:

?  对各安保子系统报警事件的及时响应和处理,必要时可上报上级中心,由上级中心指挥协同处理;监狱管理人员会针对各种报警事件制定相应的预警方案(包括联动设制及文字预案),当报警、门禁、对讲、监控、巡更的各子系统发生异常时,系统可自动根据联动设定触发联动动作,同时调出文字预案,值班人员可根据预案采取措施。

?  各子系统事件及日志的管理,报表的输出、打印等;可对各子系统上报的事件、报警事件处理结果、系统设备状态日志、操作值班员登录日志等进行统一的查询、打印报表。

?  各子系统设备统一的监测、控制和管理;可实时查看各子系统设备的状态,有控制权限的管理员可控制管理各子系统设备、相关设置等。

?  可根据需要设置各种工作站,只需要在中心设置各工作站管理权限即可。


3.2         中心设备层

    中心设备层管理各子系统中心设备,集成安保系统的设计思路,各子系统是独立操作、管理的,即使某个子系统故障,也不会影响到其它安保子系统;即使集成管理平台故障,监控中心的各子系统可照常工作。



3.3          数据通讯层

    数据通讯层实际就是各系统通讯线路,本安保集成系统基于网络化设计,绝大部分安保子系统前端设备与中心设备连接都是通过网络与中心设备通讯;部分子系统,例如总线式报警系统,因为系统结构原因,部分会通过总线方式传输;而电教系统,也会通关视频专线连接前端的电视。



3.4          前端设备层

    前端设备层是根据各防护位置及区域,设置安保各子系统的前端配置;例如公共区域设置、周界设置、监仓设置、办公楼设置等,具体请参看各子系统设计说明。


第四章  平台特点

     面向监狱安全管理业务特点的智能化安防系统综合管理平台,与监管、教育改造、狱内侦察等工作紧密结合;监控、门禁、巡更、报警、对讲等全系统集成管理和灵活的智能联动,构建监狱“大安防”平台。

1.      专业的安防集成平台

安防集成平台,针对的是SA安保系统所对应的监控、门禁、巡更、报警、对讲等的独立第三方集成平台;相对基于视频或门禁系统的集成平台,更符合高安防等级场所的应用,安防集成平台的结构是集成平台-各系统管理平台-各系统硬件设备的树状结构,安全性可靠性方面非常高,某一点发生故障不会影响其它设备及管理平台的正常工作;而相对于BMS或IIS的智能化系统,安防集成平台的具有安防子系统专业控制界面、详细的状态信息显示及记录等优点,结构非常简洁。


2.      开放的安防集成平台

支持不同类型、不同厂家、不同协议设备的接入;各系统通过RS232串口或局域网连接到集成管理平台,设置通讯速率、IP地址等参数,可实现通讯、控制等功能,使用底层控制协议控制/管理各系统,技术含量高。


3.      模块化安防集成平台

    以模块化组成的各子系统可以根据用户需要灵活配置,完全集成各子系统协议,系统联动由各系统协议间代码交换来实现,体现高技术优势的特点;数字化系统, IP结构连接,可靠性强、先进实用、智能化程度高。

根据项目要求可任意组合报警、监控、门禁、巡更、停车场、对讲、火警、广播、周界、智能照明、环境(温湿度、水位)等系统。


4.      智能化安防集成平台

    在施工方面调试方便,只需要设置各系统与电脑通讯的通讯方式、速率、端口,即可调试成功,设置方便,不需要过多的在硬件设备上设置;维护方便,因接线、设备的减少,系统平日维护或故障检测都非常方便,减少人力资源的投入。

    日常操作设置一机多屏结构分别显示警情信息、现场复核图像、电子地图,直观明了看到相关信息;使用方便,联动系统的电脑化,学习使用系统非常简单,只需要懂得简单的电脑知识就可操作系统;联动控制功能强大,可在逻辑正确的情况下任意设置事件-联动事件,可以说是无任何限制的多对多事件联动。

5.      严谨的安防集成平台

安保集成平台有多种中心联网方式,单机版方式\服务器-工作站\级联等方式,实现区域内各子系统的灵活的结构;以更科学、更先进的模式实现各子系统间的统一管理和联动控制;完全能满足各种不同的需求;相关设置、数据可自动备份在服务器上;可任意增加工作站,通过网络连接提供给领导或上级部门监督、管理。


第五章  系统接口要求

    被集成的各安防子系统应支持国际通用的接口、协议,并符合国家现行有关标准的规定。各子系统厂家应能提供标准OPC、API、SDK等接口,如果采用专用接口协议的话,应无条件开放出来,由智能化集成系统进行接口协议转换以实现集成。

    安保系统必须具有对各子系统集成的能力,最好能自带开发工具,方便集成商进行集成。接口界面应标准化、规范化,接口协议应采用国际通用的接口标准,如OPC、API等(接口能上传的数据范围必须满足安保集成系统对各子系统监控范围的要求,详见系统集成范围),实现各子系统的信息的变换及通信协议(接口、命令等)的转换,满足系统具有可扩展性的要求。

智能化集成系统应汇集项目内外各种相关设备和管理消息,对各种类型的子系统,应具有较强的信息采集及数据通信能力。智能化集成系统应选用成熟稳定的平台软件,具有安全可靠性、容错性和可维护性和快速的响应。



第六章  系统功能说明

系统功能特点:

6.1   多种中心结构: 网络版系统平台结构,平台实现所有设备的网络化,可以实现设备在平台间的向上和向下不限级共享。实现一地接入,任何地点访问。并提供安全的共享访问机制。满足多级平台集成的高度需求。

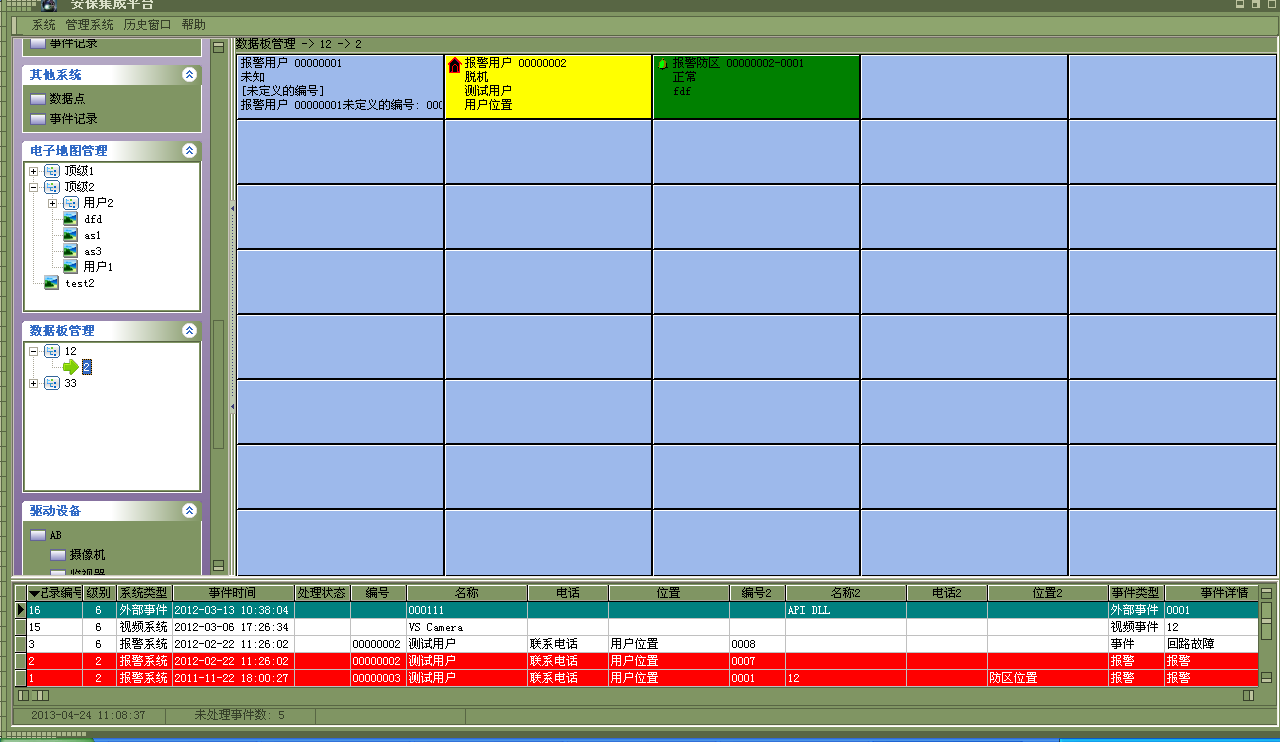

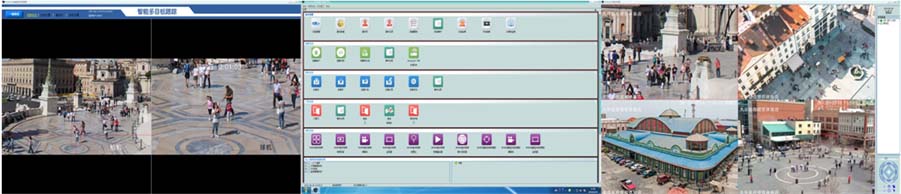

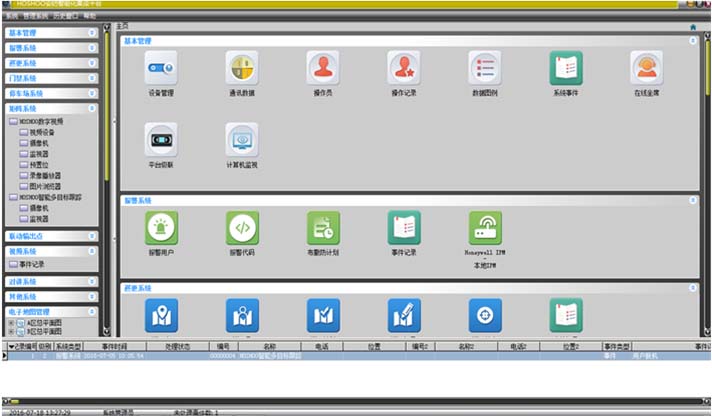

6.2   平台主界面:平台启动,操作员登录后,平台的主界面如下图,可支持多屏显示不同功能模块:


6.3   电子地图:当多个区域同时有报警发生时,可在电子地图模块中配置多张地图,每张地图均可对应一个区域显示,地图上监控点、报警输入、报警输出、链接、地图元素的注释、门禁等外部设备的标示以及自定义标示,支持在地图上点击监控点直接弹出该监控点的实时画面。

?  树状多级地图:


?  事件发生时,联动地图自动弹出:


?  鼠标移动到各系统点位,在地图上显示信息:

监控点地图信息截图:


门禁点地图信息截图:


防区点地图信息截图:




6.4   数据板:数据板可以方便对设备分组,而直观的查看各设备状态; 单个数据板可放置防区、门禁点等不同子系统设备;例如可以把某层楼或某个区域的设备都放在一个数据板上进行管理和查看; 在数据板上进行数据点增加、删除、控制等管理。


6.5    个性化设置:可根据客户喜好,定义不同的界面背景色调; 不同事件可定义不同的字体(大小、颜色等); 子系统图标可自定义修改; 事件提示音可自定义修改。

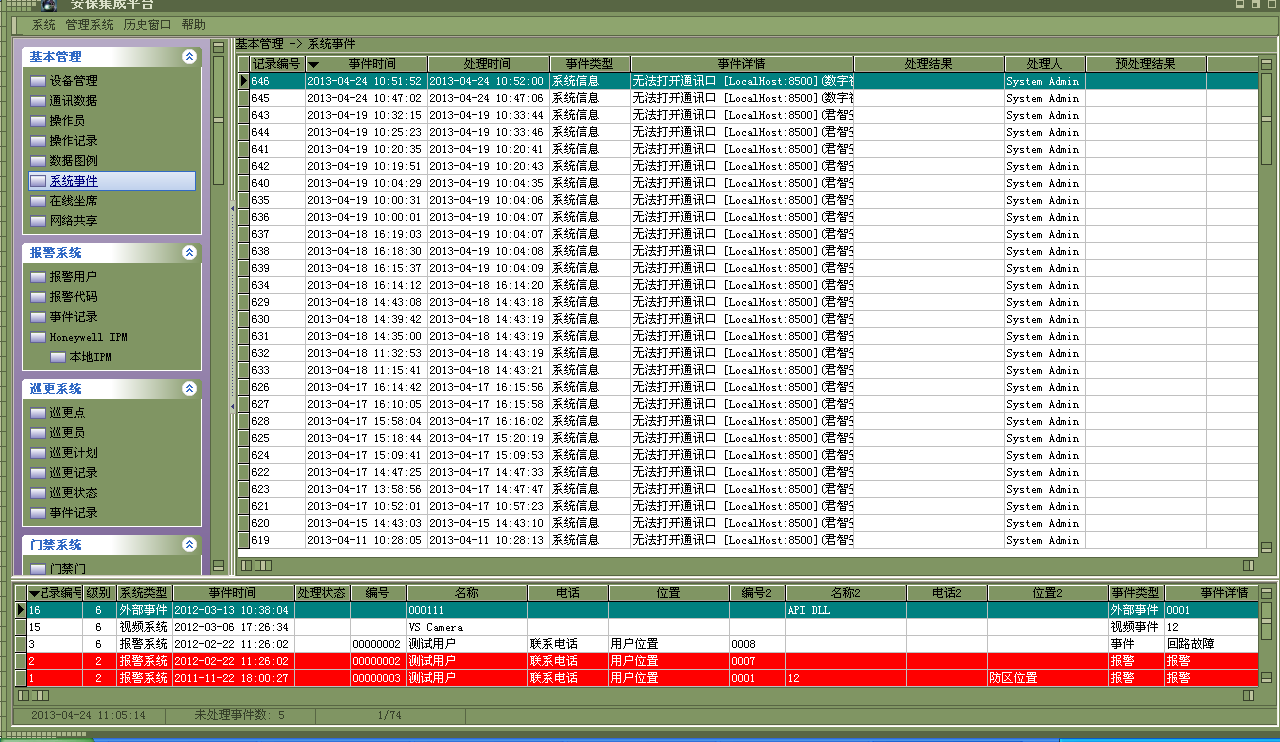

6.6   事件记录: 各子系统事件、平台操作、系统事件都产生详细的记录; 各子系统事件记录所有子系统上报的事件记录;方便统计各子系统事件及事件处理 。 平台操作记录,记录各操作员登录、注销、关闭系统事件记录;方便对操作员进行管理。 系统事件记录,记录各子系统通讯异常、各子系统设置、修改等记录;对故障分析有力支持。

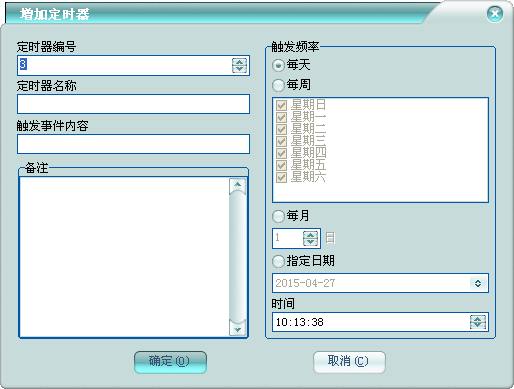

6.7   定时器: 设置后可定时联动预设好的各子系统控制动作;例如可以通过定时器对防区或报警主机进行布防、旁路等操作。

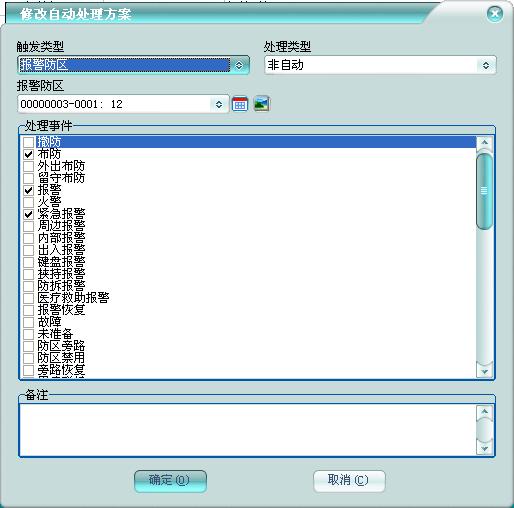

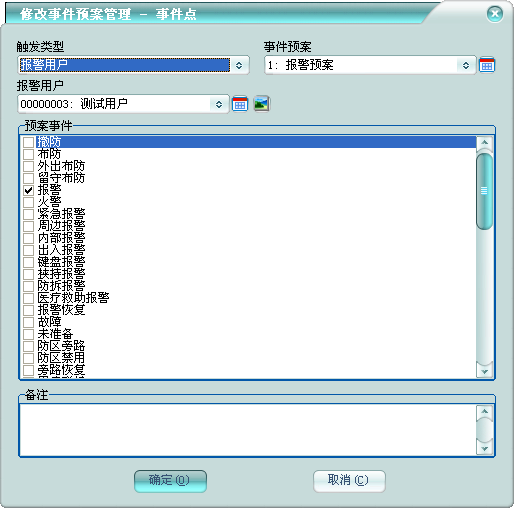

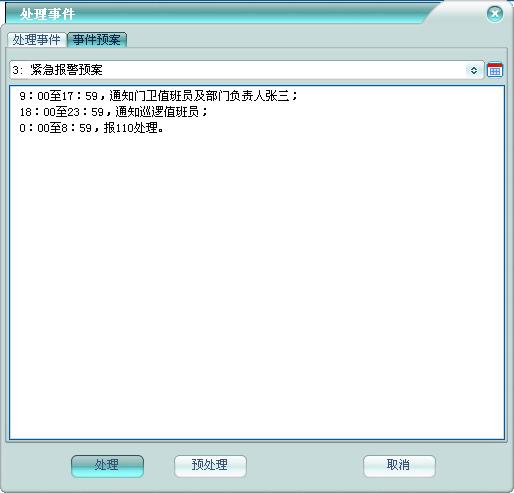

6.8   事件预案: 管理平台的事件预案,可管理预案资料及事件处理预案;同一个触发点可以有多个事件预案管理,同一系统类型和事件类型只有一个预案管理。


6.9      联网控制系统:总中心服务器可以把现场图像、报警信息转发到分中心工作站控制室,并可在分中心工作站控制室控制分区的监视和门禁、报警设备。工作站:支持所有集成系统的双向监控和管理,具有与服务器软件相同的控制功能。

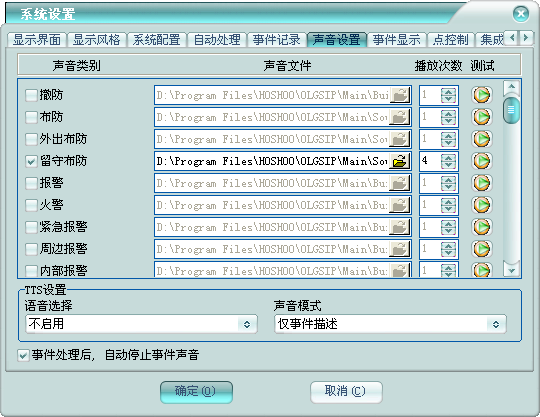

6.10 个性化文本语音提示: 如果授权包含TTS模块,将会有TTS设置。选择TTS使用的语音,将选择声音模式。事件选择了声音提示且声音文件未指定或者不存在,事件声音提示将采用TTS生成,事件处理后可自动停止声音;TTS功能:报警模版文本语音合成。


6.11         布撤防计划:报警系统通过布撤防计划,实现了智能化检测未及时布防和提早撤防,更高效的管理模式。

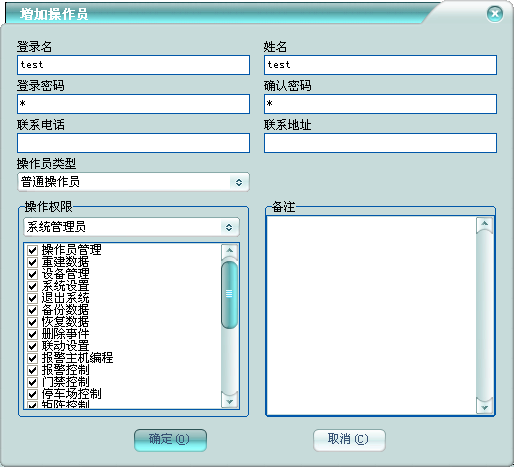

6.12         操作员:权限级别划分,软件提供四种预设的操作员级别划分,用户也可根据需要自定义操作员级别。


其它功能或扩展功能:

?  多媒体操作:系统可以根据不同的状态,以自定义的声音报告,提醒操作人员注意。

?  自动处理:可设置不同的警情发生时由电脑自动处理,减轻操作人员的负担。


?  集成点控制,设置点位点联动的联动设置,即可在地图、数据板上和事件处理时,点右键进行相应的点控制。各子系统点位最多支持10种点控制,同时有总控制,可把定义的点控制一次全部执行。比如给摄像机点位定义开禁的相关控制,有开门、关门等相应的门控制,以便快捷的进行事件点控制。典型案例:在视频画面上直接控制开门。

?  数据导入,支持设备数据及联动关系从Excel导入,大量节省项目实施时联动设置录入工作量。可直接在地图上以更直观的方式选择点位设置联动。

?  记忆浮动窗口设置,记忆任何浮动窗口的最后显示位置,在下次显示时恢复显示位置。

?  多语言版:只要把字典文件进行相应的翻译,可以进行任何语言的本地化版本; 可对语言属性进行相应的设置,指定语言图标,将更直观的显示语言; 在语言列表中,选择要修改的语言,即可进行相应的修改; 原始语言和中文繁体不需要进行翻译处理。

?  LED屏控: 平时可自行输入显示文字, 发生报警事件时,可以联动LED屏系统显示事件信息。


?  邮件服务器:可制定预定方案,发生特定事件时可自动发送邮件到指定邮箱中。

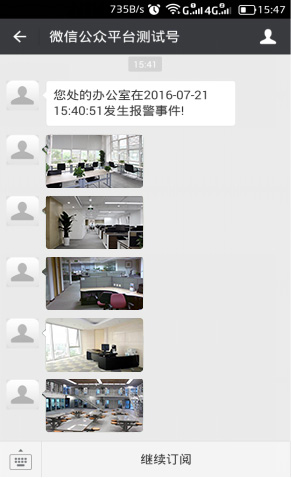

?  微信服务功能:可通过微信平台发送相关信息给指定人员手机。



第七章 视频智能分析系统

监狱、看守所通过多年建设,信息化手段已逐渐应用到各个方面。通过人的面部信息唯一性的特征结合自动化识别人脸技术,使得人脸识别实时图像比对和识别系统在监狱的应该极大地节省了干警的工作量。由于监狱、看守所本身的特殊性,其安防系统在安全可靠性方面的要求明显比其他行业高很多,监所门禁建设管理现代化是保障看守所、监狱、戒毒所安全的必要基础,通过与人脸识别实时图像比对和识别系统配合使用,极大地提高安监工作科技含量。为确保监狱安防建设安全稳定,打造成智能化、全方位、多功能、互动性为一体的综合性的监狱安防智能管理系统。

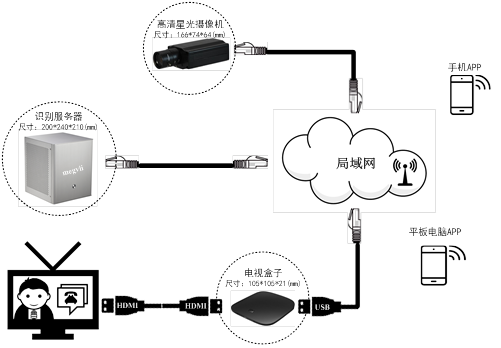

人脸识别实时图像比对和识别系统示意图



1.    安全区域应用

人脸识别系统在监狱中的应用,系统数据库应包含两种业务库:白名单库、黑名单库。

白名单库-经过认证的人员信息库,例如人脸信息、姓名、职务、部门等。主要是是身份信息查询,确定人员身份。

黑名单库-包含高危人员、特殊人员的人脸图片、结构化的人脸特征数据和人员身份信息,主要的应用场景是在各个人脸卡口进行实时人流的人脸比对预警。

监狱中划分不同的区域,在特定区域下,高危人群或特殊人员不应该出现的区域,人脸识别系统一旦发现,监控室马上报警提心干警处理。



2.    AB门应用

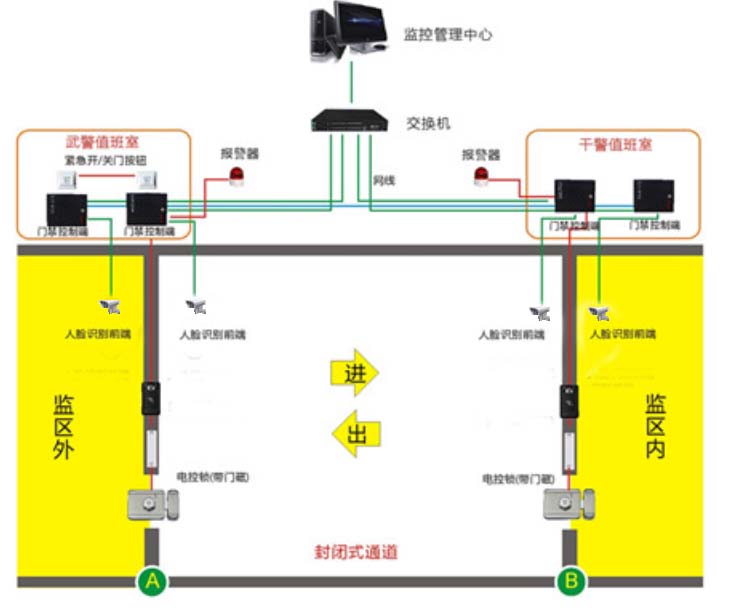

为确保监狱安防建设安全稳定,实现物防、技防、人防三道防线的有机结合,严格控制出入人员的身份,防止犯人逃跑或外部人员非法进入等。采用人脸识别技术,通过人脸识别+门禁系统+通道道闸的配合,构建了高度可靠的通道(如AB门、通道闸等)出入人员身份识别,严格控制出入人员的身份,防止犯人逃跑或外部人员非法进入等。   系统通过人脸识别技术对身份识别状态进行实时监控,可以实时地显示所有门的开关状态,进出记录包含警号、姓名、所属部门、人脸识别比对结果、是否允许通过。

A门武警值班室及B门警察值班室分别有两个监视显示屏幕人脸识别双重验证比对信息显示,武警值班室的信息显示屏显示A门的进出人员信息,警察值班室的显示屏显示B门的进出人员刷卡信息。武警/警察值班人员可根据人脸识别认证信息验证进出人员合法性。


3.    访客应用

首先对来会见的亲属通过人脸识别终端进行进行脸部特征识别认证,只有认证过的亲属,在通道中识别成功则打开门禁通道畅通,识别不成功则无法打开门禁通道无法通过,同时通过认证的会见家属信息会通过网络传输到服务器,远程管理人员可以查看前来会见的亲属信息,进行控制和管理。

将脸部图像采集至人脸资料库保存(亲属第一次来的时候需要进行此工作。)保存至人脸资料库的亲属信息,减少手工书写的麻烦,保证安全性的同时提高工作效率。

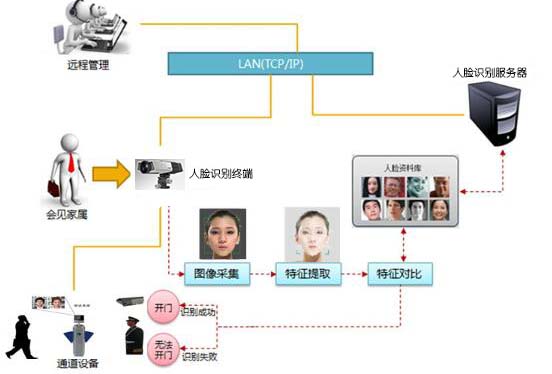

人脸识别访客应用示意图








第八章 监狱管理



针对监狱、看守所中执勤警员及看押人员的管理,一旦出现异常情况,可马上了解相关人员情况,以方便应急指挥。

1.    监区管理

实现信息显示到显示屏上。可根据各监狱实际划分的监区、厂区等进行细致划分;可跟狱务管理系统集成,同步相关数据。

设备工作配置:

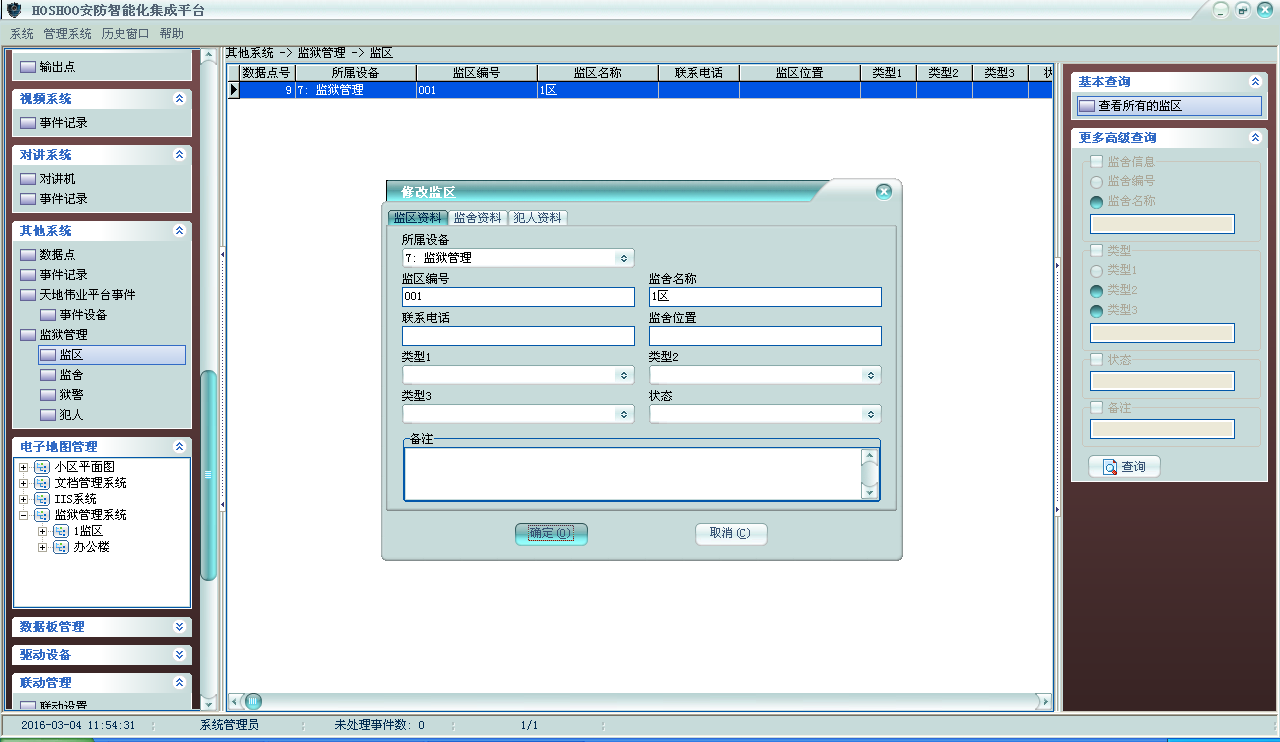

设置监区名称、编号、位置、类型等相关数据。

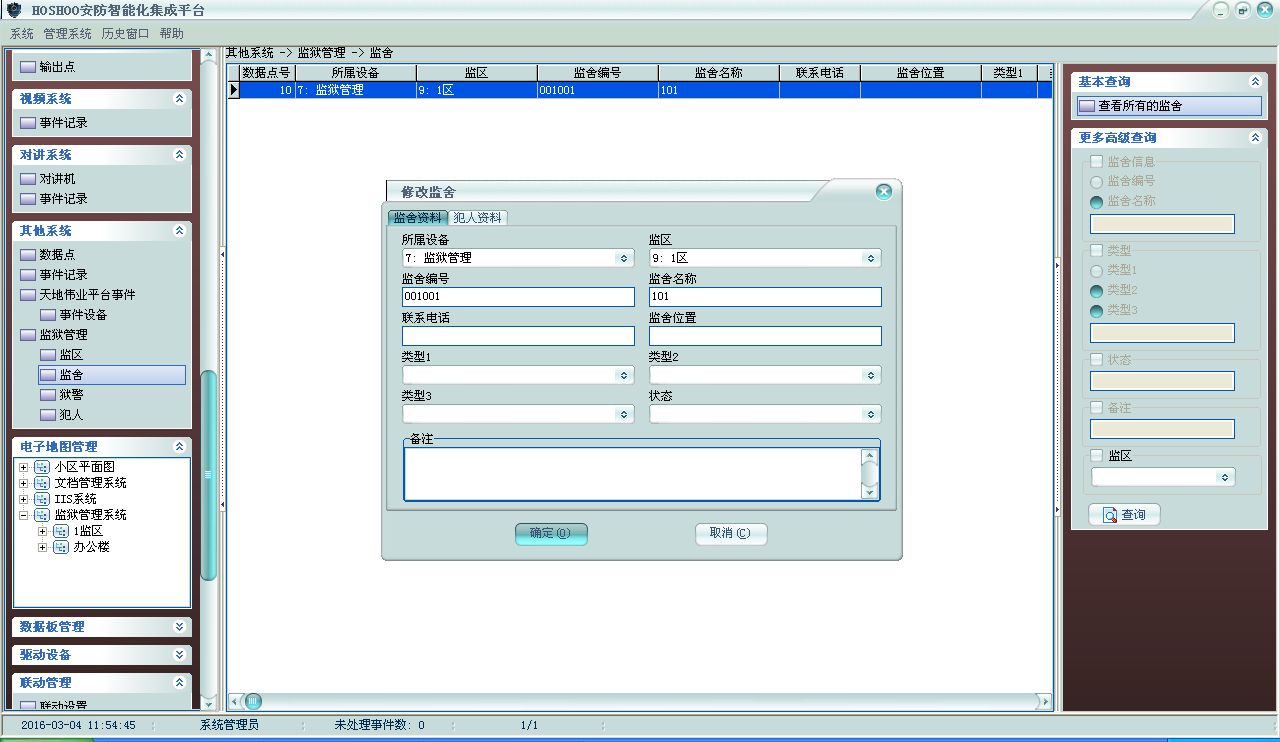

2.    监舍管理

    实现信息显示到显示屏上。可根据各监狱实际划分的监舍等进行管理;可跟狱务管理系统集成,同步相关数据。

设备工作配置:

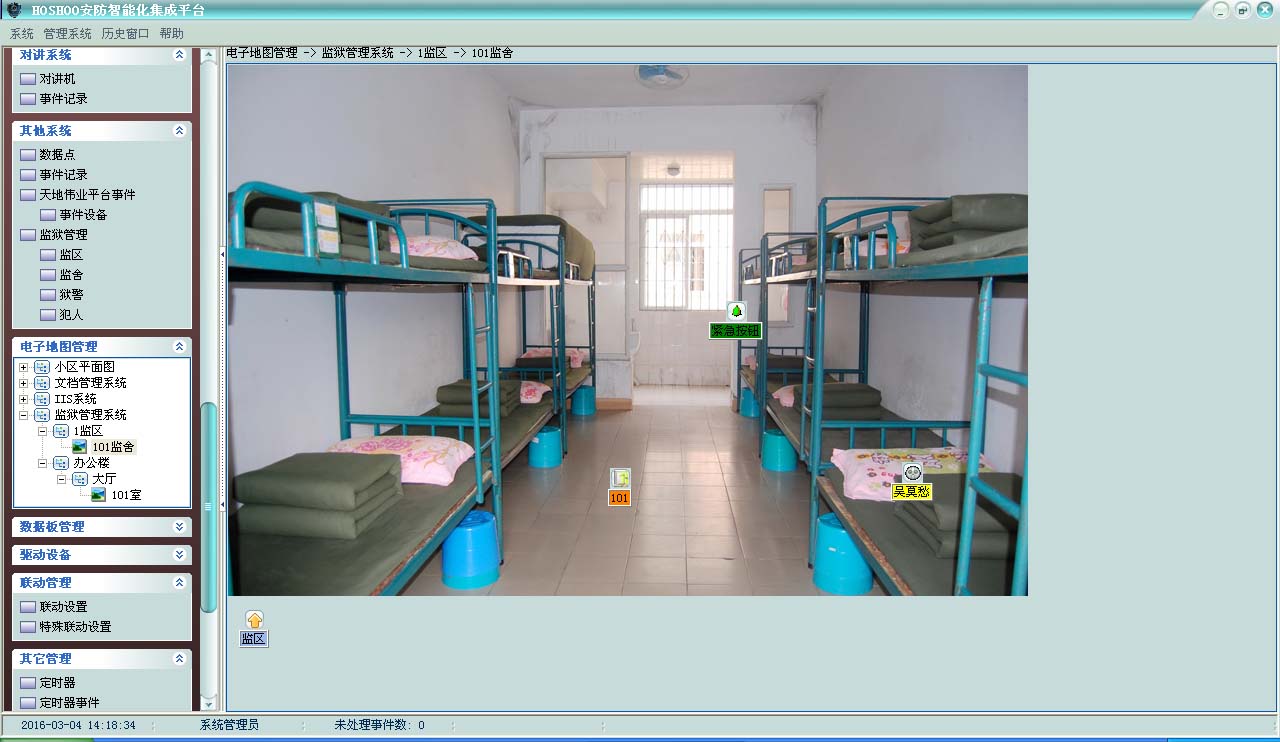

设置监舍名称、编号、位置、类型等相关数据。


3.    狱警管理

    实现信息显示到显示屏上。对监狱内管理人员进行信息管理;可跟狱务管理系统集成,同步相关数据。

狱警资料配置:

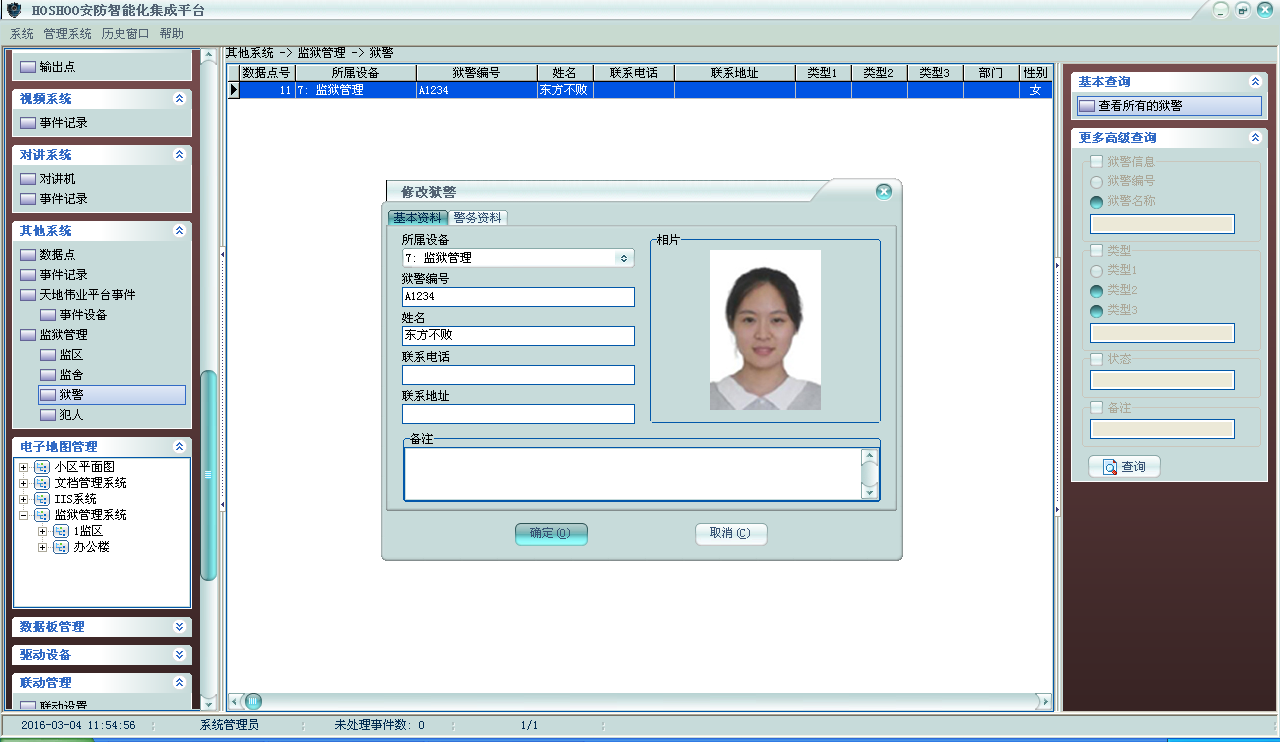

设置管理人员姓名、编号、联系电话、地址等相关数据。

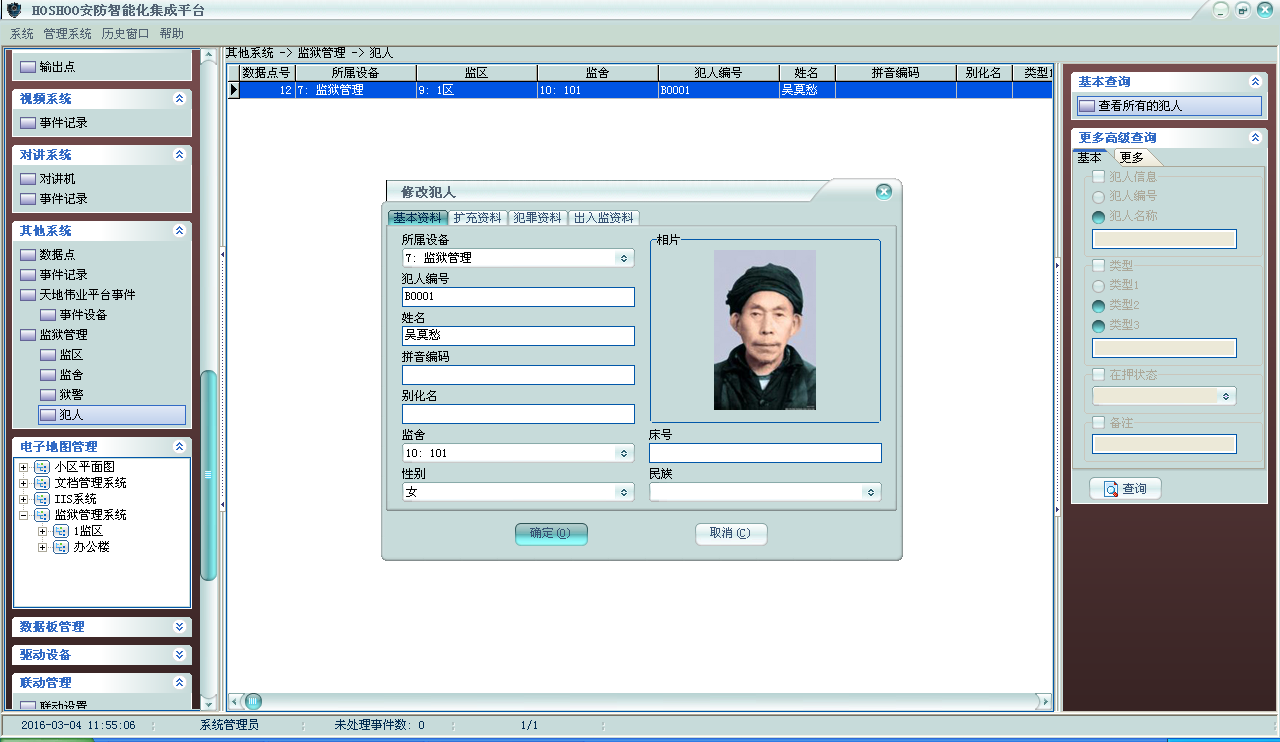

4.    犯人管理

    实现信息显示到显示屏上。对监狱内看押人员进行信息管理;可跟狱务管理系统集成,同步相关数据。

犯人资料配置:

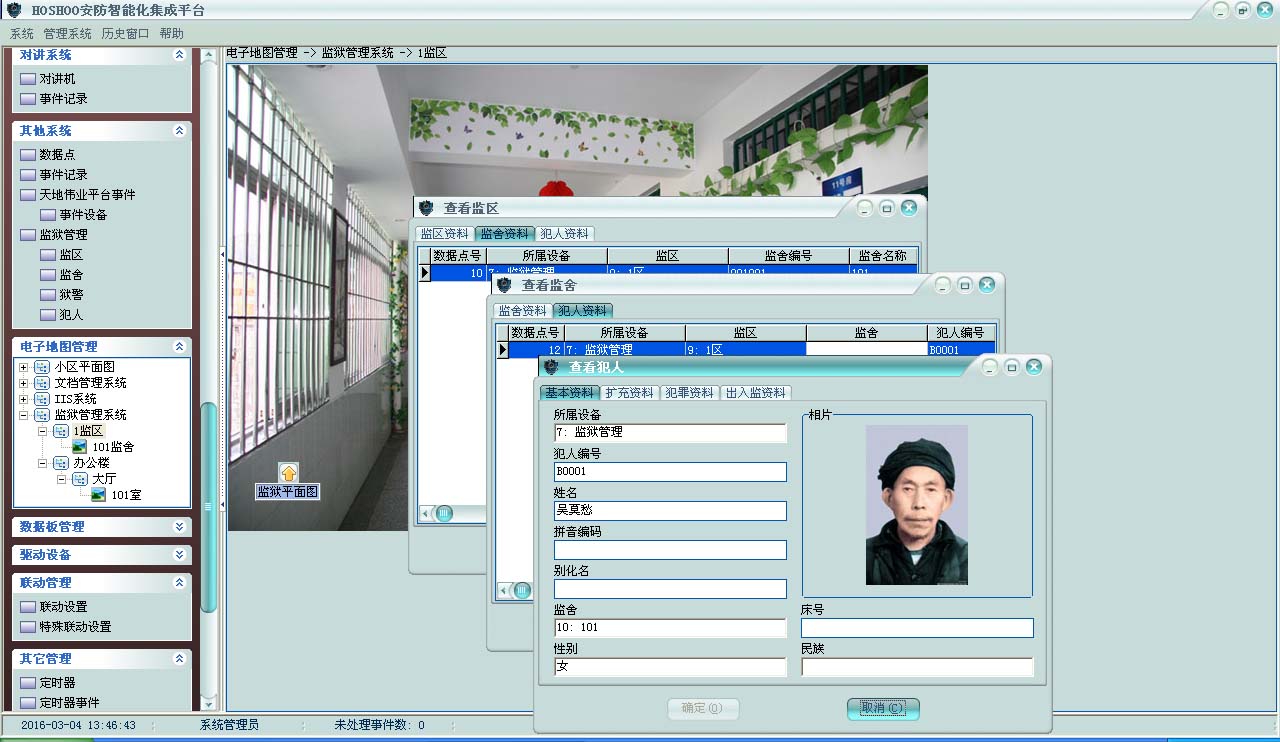

设置看押人员姓名、编号、联系电话、地址等相关数据,以及犯罪记录、出入监记录等等。

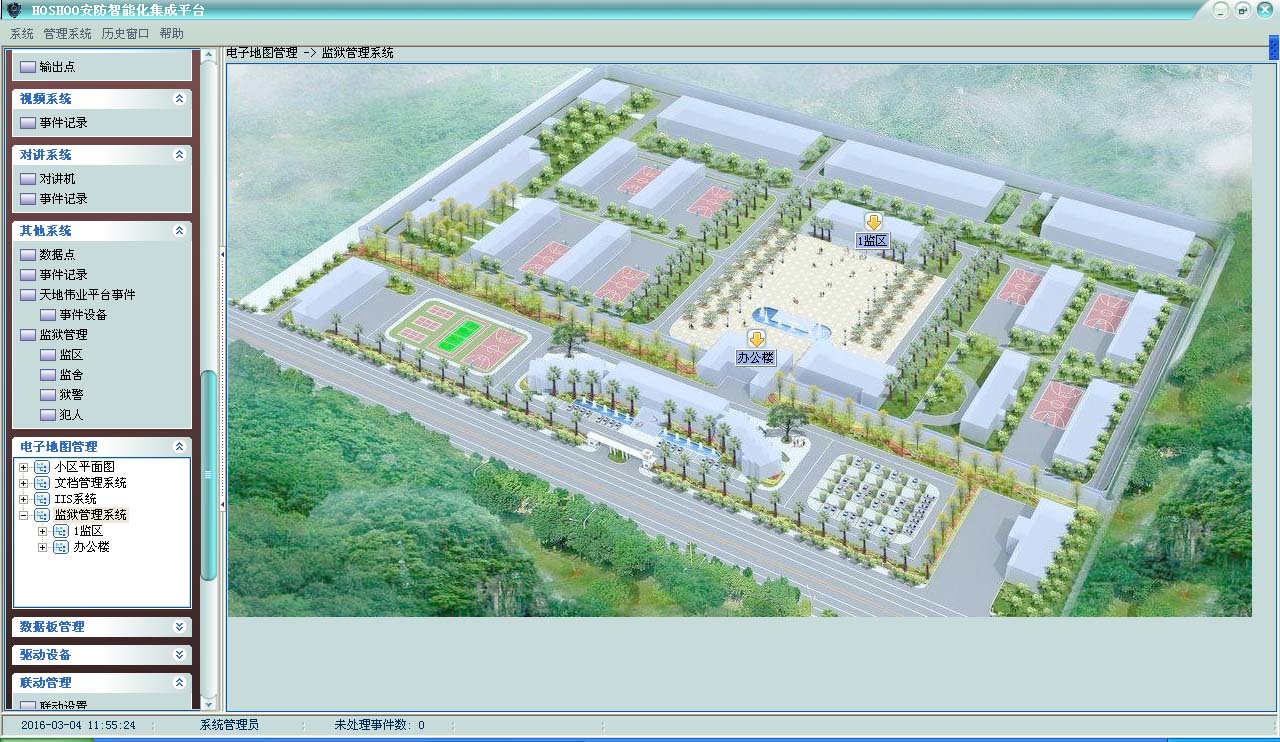

5.    地图管理

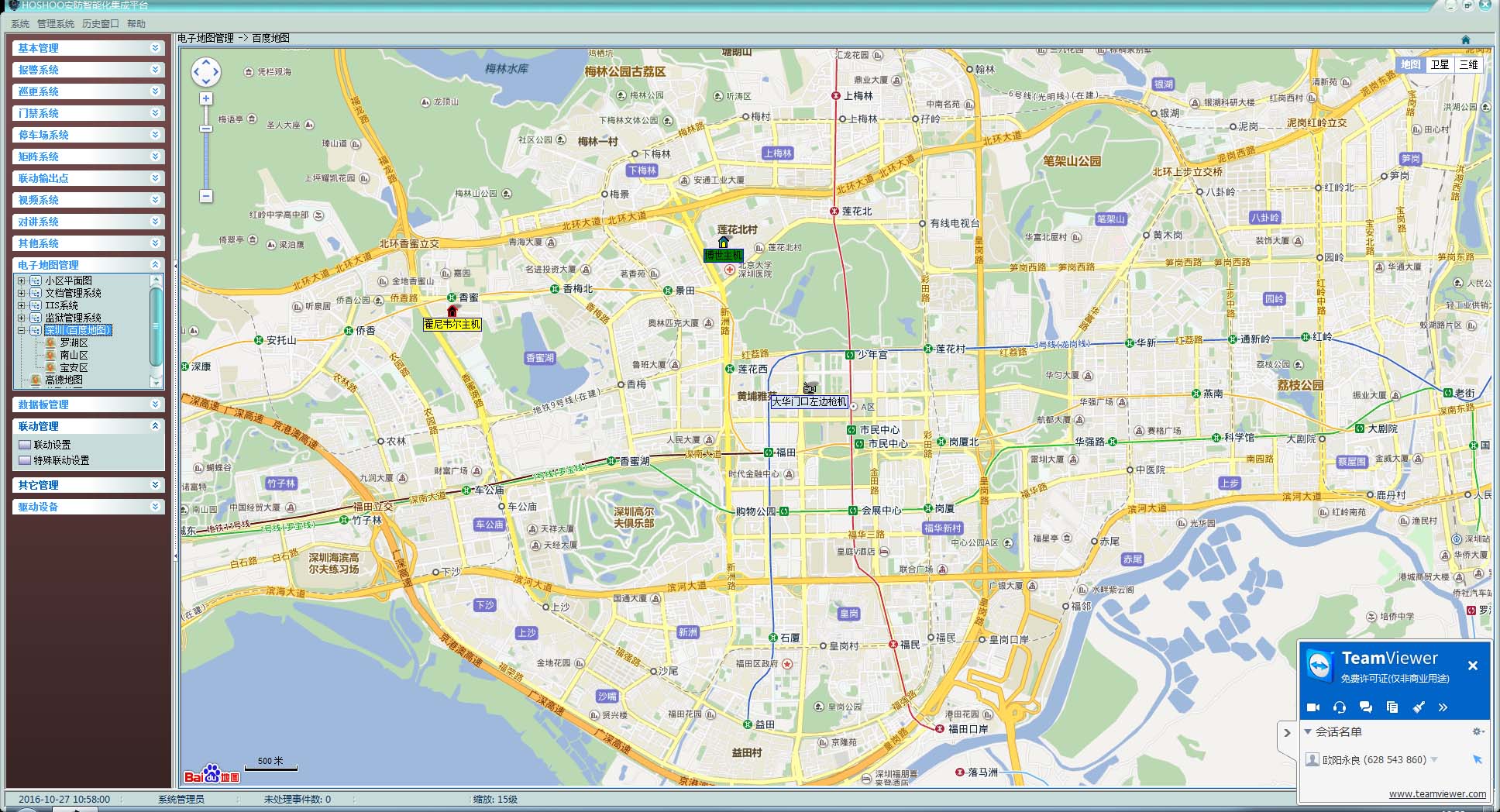

可通过多级电子地图对监舍、管理大楼、工厂等进行直观的操作:

?  可根据每个监狱、看守所建立总体-每栋大楼-每个楼层-每个房间的独立地图;


?   在总平面图上关联各大楼,点击即可进入各大楼,地图上放置各报警、监控、门禁、巡更、周界等子系统设备,可直接在地图上查看设备信息、状态,以及对设备进行控制;




?  各大楼同样可以建立各关联点,关联到各楼层,地图上放置各报警、监控、门禁、巡更、周界等子系统设备,可直接在地图上查看设备信息、状态,以及对设备进行控制;


?  各楼层可以建立各关联点,关联到各房间,地图上放置各报警、监控、门禁、巡更、周界等子系统设备,可直接在地图上查看设备信息、状态,以及对设备进行控制;




?  在地图上可直观察看所有需要的信息;



第九章 数字视频矩阵管理

数字视频矩阵,将厂家DVR设备接入进来,替换以前的模拟矩阵。集成平台通过矩阵控制协议来控制。

1. 软件界面

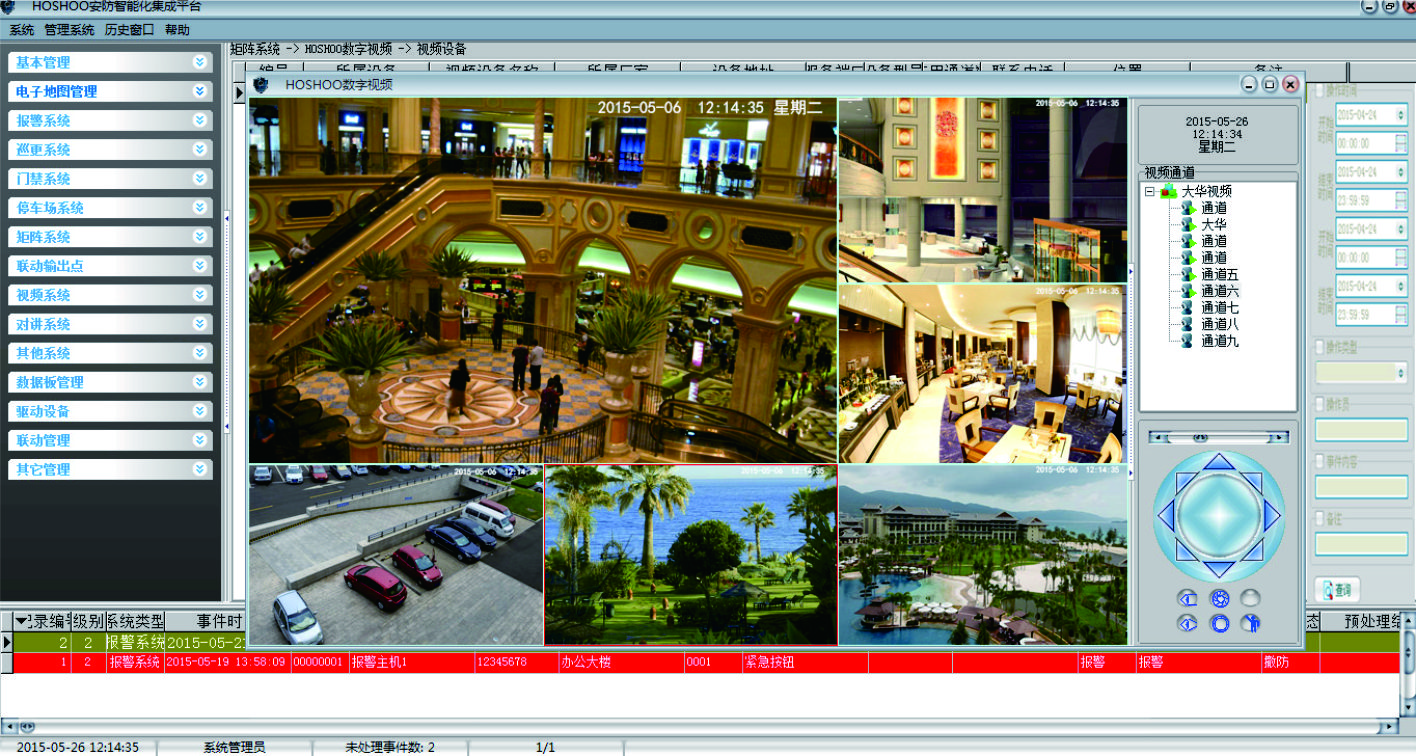

数字视频矩阵主界面如下图:


 左边为视频画面区,左边为通道列表及云台控制。


2. 基本操作


       在画面上右键弹出菜单,可进行相应的视频操作。


关闭视频:关闭当前画面的实时视频。

关闭所有视频:关闭所有画面的实时视频。

抓拍:抓拍当前画面显示的视频到安装目录下CaptureP文件夹里的文件。

打开声音:打开/关闭当前画面的声音。

开始轮巡:开始视频轮巡,或者暂停视频轮巡。

反控控制:向集成平台发送当前视频通道的反控命令。

画面分割:选择画面分割数。

系统设置:设置数字视频矩阵的工作配置。

全屏显示:数字视频矩阵全屏显示。

窗口将在最前:数字视频矩阵主界面总显示在最前。

只显示视频区域:只显示视频画面区域,其它部分的隐藏。

退出:退出数字视频矩阵。

在操作系统右下角任务栏的数字视频矩阵图标上,右键弹出菜单,可进行登录、注销、修改密码等操作。

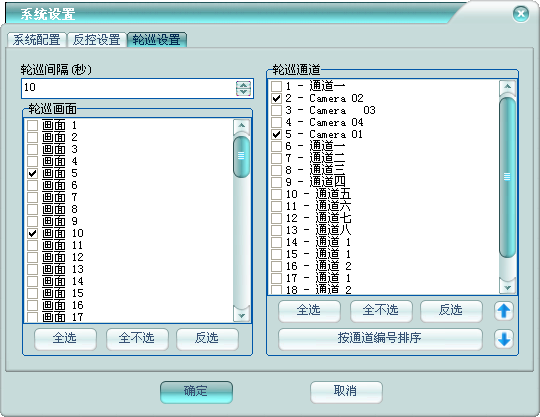

?  轮巡设置

轮巡间隔:设置轮巡的时间间隔。



      轮巡画面:选择用于做轮巡的视频画面。

轮巡通道:选择用于做轮巡的视频通道。通过向上和向下按钮可改变通道的轮巡顺序。




第十章 联动管理

安防各子系统间可任意设置联动关系,只要无逻辑错误,都可自行定义联动策略,一个事件可设置多个联动动作。

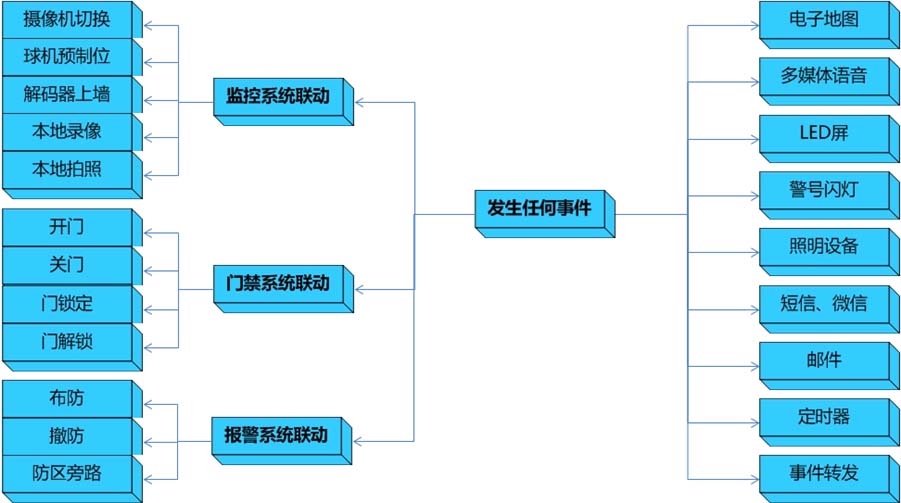

系统联动结构图:


例如可实现以下联动功能:

l  报警系统与监控系统联动:

当报警系统的用户或防区发生报警、布防、撤防、未准备的事件时,可以联动监控系统做出以下联动动作:

?  某摄像机切换到某监视器;

?  某摄像机切换到某预制位;

?  启动录像。

l  报警系统与门禁系统联动

当报警系统的用户或防区发生报警、布防、撤防、未准备的事件时,可以联动门禁系统做出以下联动动作:

?  门禁门开、关、锁定、解除锁定。

l  门禁系统与报警系统联动

当门禁门发生报警、恢复、打开、关闭、非法刷卡的事件时,可以联动报警系统做出以下联动动作:

?  用户撤防、布防;

?  防区旁路。

l  门禁系统与监控系统联动:

当门禁门发生报警、恢复、打开、关闭、非法刷卡的事件时,可以联动监控系统做出以下联动动作:

?  某摄像机切换到某监视器;

?  某摄像机切换到某预制位;

?  启动录像。

l  巡更系统与监控系统联动:

当巡更系统发生正常、推迟、提前等事件时,可以联动监控系统做出以下联动动作:

?  某摄像机切换到某监视器;

?  某摄像机切换到某预制位;

?  启动录像。

l  对讲系统与监控系统联动:

当对讲分机呼叫中心时,可以联动监控系统做出以下联动动作:

?  某摄像机切换到某监视器;

?  某摄像机切换到某预制位;

?  启动录像。

此外还有定时器联动各系统、报警系统自身联动、门禁系统自身联动的功能。
