门禁系统方案

一、概述

门禁系统是在智能建筑领域,意为Access Control System,简称ACS。指“门”的禁止权限,是对“门"的戒备防范。出入口门禁安全管理系统是新型现代化安全管理系统,它集微机自动识别技术和现代安全管理措施为一体,它涉及电子,机械,光学,计算机技术,通讯技术,生物技术等诸多新技术。它是解决重要部门出入口实现安全防范管理的有效措施。适用各种机要部门,如银行、宾馆、车场管理、机房、军械库、机要室、办公间,智能化小区,工厂等。门禁系统早已超越了单纯的门道及钥匙管理,它已经逐渐发展成为一套完整的出入管理系统。它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。


组成部分:

身份识别:身份识别单元部分是门禁系统的重要组成部分,起到对通行人员的身份进行识别和确认的作用,实现身份识别的方式和种类很多,主要有卡证类身份识别方式、密码类识别方式、生物识别类身份识别方式以及复合类身份识别方式。

1、目标识别。

2、生物特征识别。

3、指纹、掌型、眼底纹、虹膜、指静脉、面部、语音、签字、步态等。

4、人员编码识别。

5、普通键盘、乱序键盘、条码卡、磁卡、IC卡、感应卡。

6、物品特征识别。

7、金属物、磁性物、爆炸物、放射物、特殊化学物。

8、物品编码识别。

9、条码、ESA标签、二维码等。


传感与报警:传感与报警单元部分包括各种传感器、探测器和按钮等设备,应具有一定的防机械性创伤措施。门禁系统中最常用的就是门磁和出门按钮,这些设备全部都是采用开关量的方式输出信号,设计良好的门禁系统可以将门磁报警信号与出门按钮信号进行加密或转换,如转换成TTL电平信号或数字量信号。同时,门禁系统还可以监测出以下报警状态:报警、短路、安全、开路、请求退出、噪声、干扰、屏蔽、设备断路、防拆等状态,可防止人为对开关量报警信号的屏蔽和破坏,以提高门禁系统的安全性。另外门禁系统还应该对报警线路具有实时的检测能力(无论系统在撤、布防的状态下)。

处理与控制:处理与控制设备部分通常是指门禁系统的控制器,门禁控制器是门禁系统的中枢,就像人体的大脑一样,里面存储了大量相关人员的卡号、密码等信息,这些资料的重要程度是显而易见的。另外,门禁控制器还负担着运行和处理的任务,对各种各样的出入请求做出判断和响应,其中有运算单元、存储单元、输入单元、输出单元、通讯单元等组成。它是门禁系统的核心部分,也是门禁系统最重要的部分。


电锁与执行:电锁与执行单元部分包括各种电子锁具、挡车器等控制设备,这些设备应具有动作灵敏、执行可靠、良好的防潮、防腐性能,并具有足够的机械强度和防破坏的能力。电子锁具的型号和种类非常之多,按工作原理的差异,具体可以分为电插锁、磁力锁、阴极锁、阳极锁和剪力锁等等,可以满足各种木门、玻璃门、金属门的安装需要。每种电子锁具都有自己的特点,在安全性、方便性和可靠性上也各有差异,需要根据具体的实际情况来选择合适的电子锁具。

出入口控制执行机构执行从出入口管理子系统发来的控制命令,在出入口作出相应的动作,实现出入口控制系统的拒绝与放行操作。常见的如:电控锁、挡车器、报警指示装置等被控设备,以及电动门等控制对象。

线路及通讯:门禁控制器应该可以支持多种联网的通讯方式,如RS232、485或TCP/IP等,在不同的情况下使用各种联网的方式,以实现全国甚至于全球范围内的系统联网。为了门禁系统整体安全性的考虑,通讯必须能够以加密的方式传输,加密位数一般不少于64位。

管理与设置:管理与设置单元部分主要指门禁系统的管理软件,管理软件可以运行在Windows2000、2003和XP等环境中,支持服务器/客户端的工作模式,并且可以对不同的用户进行可操作功能的授权和管理。管理软件应该使用Microsoft公司的SQL等大型数据库,具有良好的可开发性和集成能力。管理软件应该具有设备管理、人事信息管理、证章打印、用户授权、操作员权限管理、报警信息管理、事件浏览、电子地图等功能。


二、功能介绍

1、门禁门

查看门禁系统的门禁门。

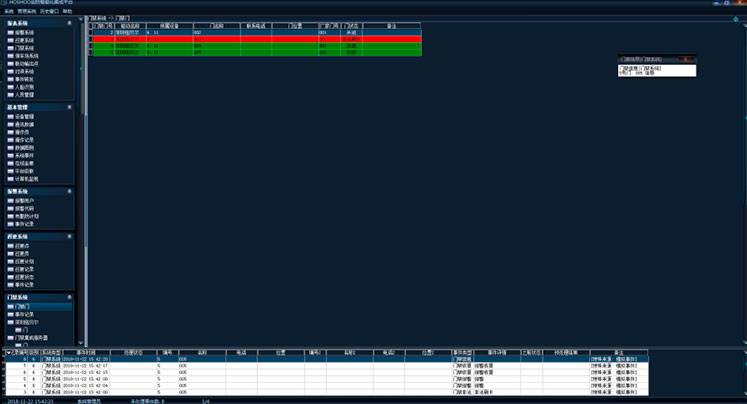

在平台软件中操作面板里的门禁系统面板组上,点击【门禁门】,功能区将显示门禁门数据网格,如下图:




可查看门禁驱动增加进来的门,可看到门的状态等资料。

右键菜单,可对门进行打开、关闭等操作。


2、 事件记录

查看平台记录的门禁事件记录。

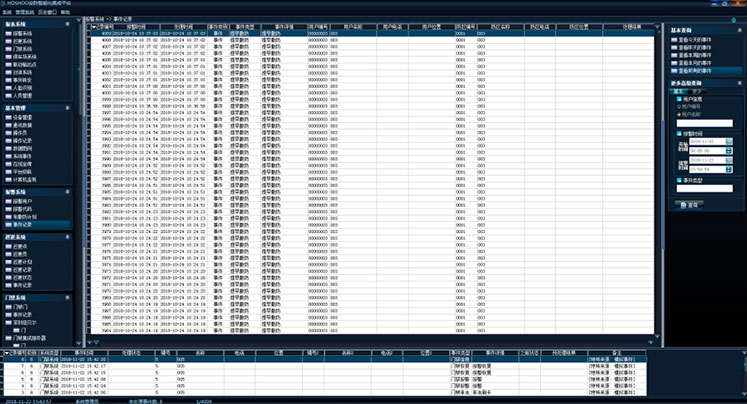

在平台软件中操作面板里的门禁系统面板组上,点击【事件记录】,功能区将显示门禁事件记录数据网格,如下图:




右键菜单,可选择进行删除、清除等操作。

排序:可进行某些字段的排序,在这些字段标题上点击,也可进行排序。

自动跳到最新记录:如果选择了,当有新记录时,将自动跳到最新的记录。

右边面板有丰富的查询功能(从内部数据数据库查看所有时,将会自动刷新;查询时不自动刷新)。

双击或者按回车键,将弹出详细资料窗,以列表的方式查看记录。


3、 驱动设备

门禁系统的驱动设备配置。当安装的门禁设备有设备配置功能,将在门禁系统面板上显示该驱动的配置功能项,点击功能项,将显示相应的配置功能。以下以Tyco CEM为例进行说明。

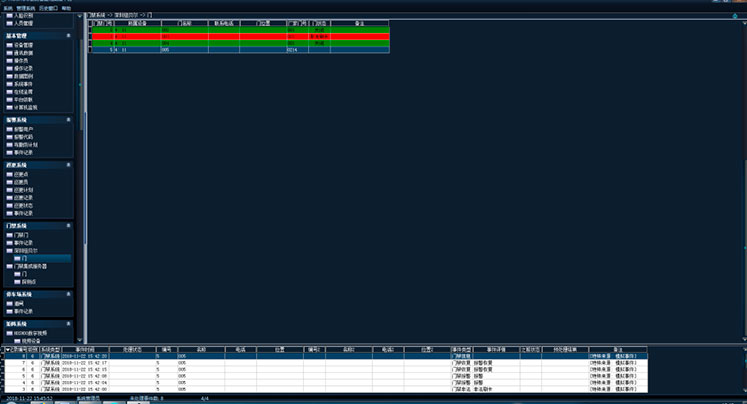

在平台软件中操作面板里的门禁系统面板组上,点击【Tyco CEM】下【门】,功能区将显示门数据网格,如下图:




右键菜单,可选择进行增加、修改、删除等操作,也可进行开门、关门等控制。

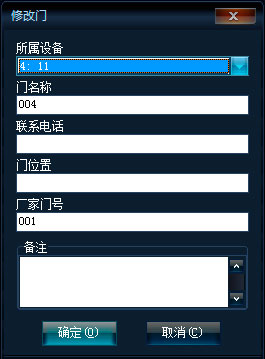

右键菜单,点击【增加】,将弹出增加门框,如下图:




所属设备:该门所属的门设备。

门名称:该门在平台中的门名称,不允许重复。

厂家门号:该门在门禁系统厂家的软件平台中的门编号。

可录入门的联系信息及门备注。
