一、概述

是实现对输入视频图像的切换输出；准确概括那就是：将视频图像从任意一个输入通道切换到任意一个输出通道显示。一般来讲，一个M×N矩阵：表示它可以同时支持M路图像输入和N路图像输出。这里需要强调的是必须要做到任意，即任意的一个输入和任意的一个输出。

一个矩阵系统通常还应该包括以下基本功能：字符信号叠加；解码器接口以控制云台和摄像机；报警器接口；控制主机，以及音频控制箱、报警接口箱、控制键盘等附件。对国内用户来说，字符叠加应为全中文，以方便不懂英文的操作人员使用，矩阵系统还需要支持级联，来实现更高的容量，为了适应不同用户对矩阵系统容量的要求，矩阵系统应该支持模块化和即插即用（PnP）的，可以通过增加或减少视频输入、输出卡来实现不同容量的组合。

宙视达数字矩阵系统的发展方向是多功能、大容量、可联网以及可进行远程切换。一般而言矩阵系统的容量达到64×16即为大容量矩阵。如果需要更大容量的矩阵系统，也可以通过多台矩阵系统级联来实现。矩阵容量越大，所需技术水平越高，设计实现难度也越大。

视频切换在数字视频层完成，这个过程可以是同步的也可以是异步的。数字矩阵的核心是对数字视频的处理，需要在视频输入端增加AD转换，将模拟信号变为数字信号，在视频输出端增加DA转换，将数字信号转换为模拟信号输出。视频切换的核心部分由模拟矩阵的模拟开关，变将成了对数字视频的处理和传输。

分类

根据数字视频矩阵的实现方式不同，数字视频矩阵可以分为总线型和包交换型。

1、总线型数字视频矩阵：顾名思义，总线型数字矩阵就是数据的传输和切换是通过一条共用的总线来实现的，例如PCI总线。

总线型矩阵中最常见的就是PC－DVR和嵌入式DVR。对于PC－DVR来说，它的视频输出是VGA，通过PC显卡来完成图像显示，通常只有1路输出（1块显卡），2路输出的情况（2块显卡）已经很少；嵌入式DVR一般的视频输出是监视器，一些新的嵌入式DVR也可以支持VGA显示。在上面的两个例子中，它们都可以实现1路视频输出（还可以进行画面分割），可以把这两款产品当作视频矩阵的一个特例，也就是一个只有1路视频输出的特殊情况。PC－DVR（PC+H卡、HC卡）构成的总线型数字矩阵。

2、包交换型数字视频矩阵：包交换型矩阵是通过包交换的方式(通常是IP包)实现图像数据的传输和切换。包交换型矩阵已经比较普及，比如已经广泛应用的远程监控中心，即在本地录像端把图像压缩，然后把压缩的码流通过网络（可以是高速的专网、internet、局域网等）发送到远端，在远端解码后，显示在大屏幕上。包交换型数字矩阵目前有两个比较大的局限性：延时大、图像质量差。由于要通过网络传输，因此不可避免的会带来延时，同时为了减少对带宽的占用，往往都需要在发送端对图像进行压缩，然后在接收端实行解压缩，经过有损压缩过的图像很难保证较好的图像质量，同时编、解码过程还会增大延时。所以包交换型矩阵还无法适用于对实时性和图像质量要求比较高的场合。

二、功能介绍

数字视频就是以数字形式记录的视频，和模拟视频相对的。数字视频有不同的产生方式，存储方式和播出方式。比如通过数字摄像机直接产生数字视频信号，存储在数字带，P2卡，蓝光盘或者磁盘上，从而得到不同格式的数字视频。然后通过PC，特定的播放器等播放出来。数字视频矩阵，将厂家DVR设备接入进来，替换以前的模拟矩阵。集成平台通过矩阵控制协议来控制。

1、软件界面

数字视频矩阵启动后，将会在右下角生成一个数字视频矩阵图标。

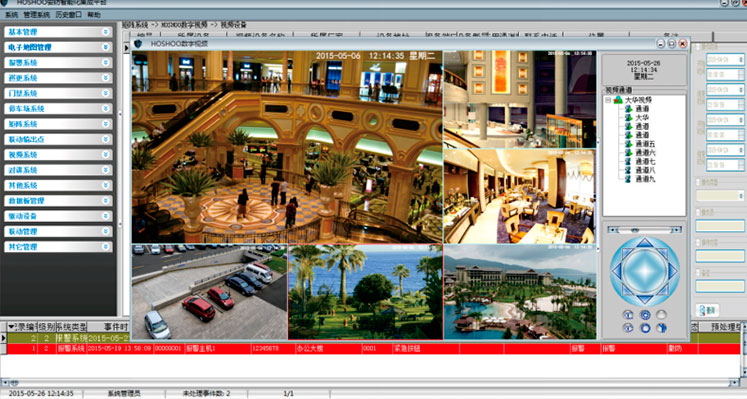

数字视频矩阵主界面如下图：

左边为视频画面区，左边为通道列表及云台控制。

2、设备管理

在视频通道树中，右键弹出菜单，可增加、修改、删除设备，也可以修改通道信息，可导出通道列表到Excel。

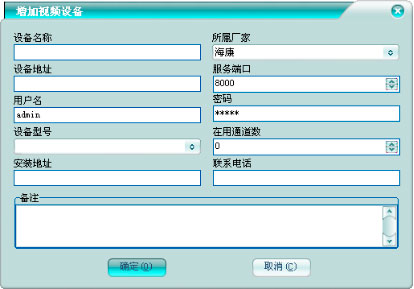

点击【增加设备】，将弹出增加视频设备框，如下图：

设备名称：该视频设备的名称。

所属厂家：该视频设备所属的厂家。需要选择正确的厂家，以使用相应的驱动连接设备。

设备地址：该视频设备的IP地址或者域名。

服务端口：该视频设备的通讯端口。

用户名：登录该视频设备的用户名。

密码：登录该视频设备的密码。

设备型号：该视频设备的型号或者相应参数。

在用通道数：该视频设备的使用实际的通道个数。在用通道数为0, 则实际使用的通道数为设备通道数。

可录入视频设备的联系信息及视频设备备注。

通道名称：该视频通道的名称。

可录入视频通道的联系信息及视频通道备注。

3、基本操作

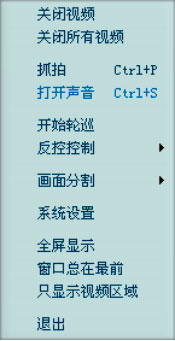

在画面上右键弹出菜单，可进行相应的视频操作。

关闭视频：关闭当前画面的实时视频。

关闭所有视频：关闭所有画面的实时视频。

抓拍：抓拍当前画面显示的视频到安装目录下CaptureP文件夹里的文件。

打开声音：打开/关闭当前画面的声音。

开始轮巡：开始视频轮巡，或者暂停视频轮巡。

反控控制：向集成平台发送当前视频通道的反控命令。

画面分割：选择画面分割数。

系统设置：设置数字视频矩阵的工作配置。

全屏显示：数字视频矩阵全屏显示。

窗口将在最前：数字视频矩阵主界面总显示在最前。

只显示视频区域：只显示视频画面区域，其它部分的隐藏。

退出：退出数字视频矩阵。

在操作系统右下角任务栏的数字视频矩阵图标上，右键弹出菜单，可进行登录、注销、修改密码等操作。

4、系统设置

在视频区域右键菜单，点击【系统设置】，即可进入系统设置框。

系统配置

自动启动：是否在Windows登录后，自动启动数字视频矩阵；如果执行为服务，则是否让服务自动启动。

执行为服务：数字视频矩阵是否以服务的形式运行。

主界面显示器：数字视频矩阵主界面的所在的显示器号，以改变软件在多显示器的情况下，显示到非主显示器上。

矩阵控制设置：设置是否开启矩阵控制、服务端口及登录密码。默认密码是1。

5、联动设置

安防各子系统间可任意设置联动关系，只要无逻辑错误，都可自行定义联动策略，一个事件可设置多个联动动作。

以下是主要系统联动功能：

● 报警系统与监控系统联动：

当报警系统的用户或防区发生报警、布防、撤防、未准备的事件时，可以联动监控系统做出以下联动动作：

● 某摄像机切换到某监视器；

● 某摄像机切换到某预制位；

● 报警系统与门禁系统联动

当报警系统的用户或防区发生报警、布防、撤防、未准备的事件时，可以联动门禁系统做出以下联动动作：

● 门禁门开、关、锁定、解除锁定。

● 门禁系统与报警系统联动

当门禁门发生报警、恢复、打开、关闭、非法刷卡的事件时，可以联动报警系统做出以下联动动作：

● 用户撤防、布防；

● 防区旁路。

● 门禁系统与监控系统联动：

当门禁门发生报警、恢复、打开、关闭、非法刷卡的事件时，可以联动监控系统做出以下联动动作：

● 某摄像机切换到某监视器；

● 某摄像机切换到某预制位；

● 巡更系统与报警系统联动

当巡更点发生提前巡更、未巡更、推迟巡更、正常巡更的事件时，可以联动监控系统做出以下联动动作：

● 某摄像机切换到某监视器；

● 某摄像机切换到某预制位；

● 启动录像。

● 消防系统与监控系统联动：

当消防系统的用户或防区发生报警的事件时，可以联动监控系统做出以下联动动作：

● 某摄像机切换到某监视器；

● 某摄像机切换到某预制位；

● 消防系统与门禁系统联动

当消防系统的用户或防区发生报警时，可以联动门禁系统做出以下联动动作：

● 消防门禁门开。

此外还有定时器联动各系统、报警系统自身联动、门禁系统自身联动的功能。

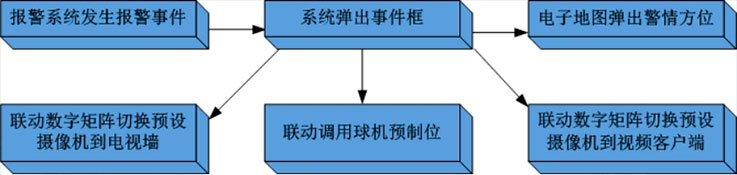

举例说明，如发生报警后，系统自动联动控制流程：
